L'immagine è puramente indicativa e potrebbe non rispecchiare appieno la configurazione del prodotto.

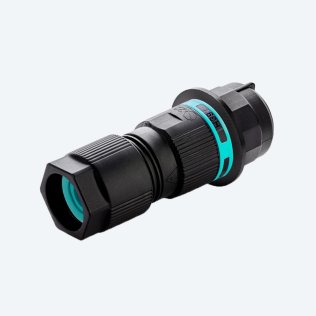

Giunto pannello NC 4p Vite M20 D7-13.5 IP68 DRY®
Codice: THB.391.D4A.L
Articolo in magazzino
Loghi Certificati:
Loghi Famiglia:
Loghi provenienza:
Eventuali modifiche apportate alla scheda tecnica potranno essere effettuate senza alcun preavviso.
Connessione fissa (re-ispezionabile)
Pannello con dado
*Dado di fissaggio incluso nell'imballo
Nero/Verde Techno (Componenti plastici) - Verde Techno (Componenti gomma)
Ø 23.0 x 70.0
Non conduttivo
M20
3.50
Dritto
2
Potenza/Segnale
17.5A
450V AC
4
1-2-3-4
Vite
M3 - 0.8 Nm
0.50
1.50
*Sezioni cavo fino a 4 mm2 accettati secondo parametri elettrici e tecnici indicati
0.50
1.50
6.00
25.00
H05xxx/H07xxx
7.00
13.50
1.0 Nm
1.5 Nm
2.0 Nm
2.5 Nm
IP68
*IP68 (30m/2h)
xDRY®
*xDRY®: Connettori protetti da acqua e polveri (IP68) con barriera anti-condensa. Il sistema xDRY® anticondensa impedisce all’umidità all’interno del cavo di compromettere la connessione.
IK07
Salt mist test : EN60068-2-11:2000
T 85°C
PTI 250
PA66 GF UL94 V0
PA66 UL94 V2
TPE
TPE
Halogen Free - Silicone Free
Ottone
Acciaio
EN 60998-1:2004
8057457094153
Confezione industriale ( OEM )
Scatola
100
39.20
400 x 210 x 170
THB.391.D4A.L.R
85369010
ITALIA
Effettua la login per vedere questa sezione.
Documentazione Tecnica:
| File | Formato | Dimensione |
|---|---|---|
| 606004900_IST_TH391_Parete_L.pdf | 545.19 KB |
Disegni 2D:
| File | Formato | Dimensione |
|---|---|---|
| THB.391.D4A.L.pdf | 458.48 KB |
